目前我公司生產的三相電壓互感器主要有3個類型，分別是JSZW12A-10NFR三相五柱式全絕緣接地電壓互感器和JSZY16-10R三相半絕緣接地電壓互感器及JSZV12(28)-10R三相全絕緣電壓互感器。

在客戶使用過程中出現了一些問題，主要集中在開口電壓的數值上，因此筆者聯系了行業上專家共同進行了研究，對PT開口三角的電壓進行了分析和實測及防諧振方面的分析。

首先對我們的主要產品JSZW12A-10NFR系列進行了實際測量：首先搭建試驗平臺，采用市電380V的三相四線，三相一體調壓器，容量5kVA，給3臺單獨的單相電壓互感器(10/0.1/0.22)進行升壓，模仿故障運行方式進行試驗，即：缺相運行，缺相+接地運行，接地運行。

試驗產品及試驗照片如下：

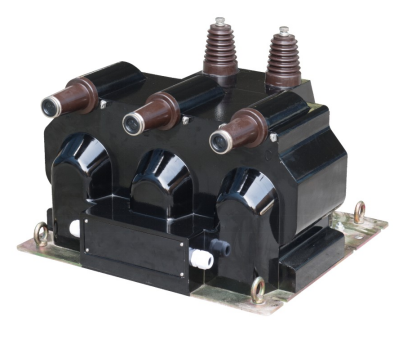

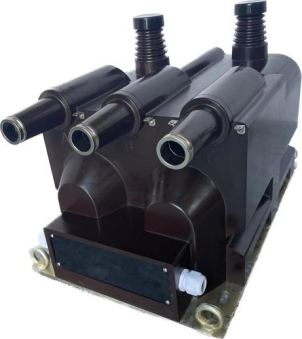

JSZW12A-10NFR

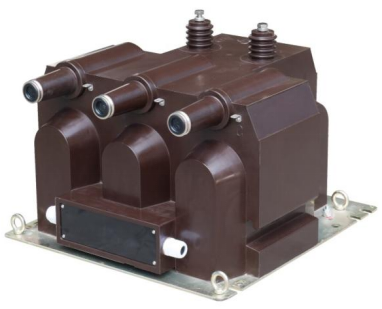

JSZW12A-10NFR2(可觸摸)

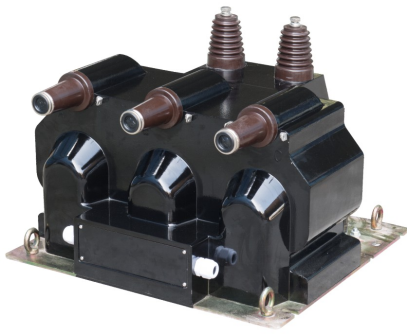

JSZW12A-10NFR3(420寬柜用)

JSZW12A-10NFR4(420寬柜用，可觸摸)

JSZW12A-20NFR3(可觸摸)

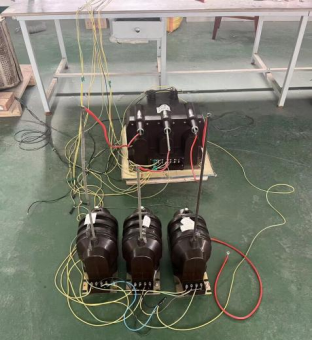

產生試驗圖：

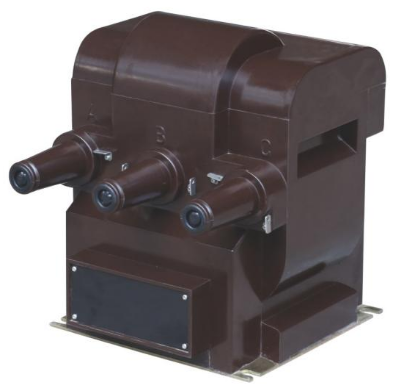

JSZY16-10R(420寬柜用，半絕緣)

JSZY18-10R1(420寬柜用，全絕緣)

通過三種運行方式模擬試驗，根據以上數據得出如下結論：

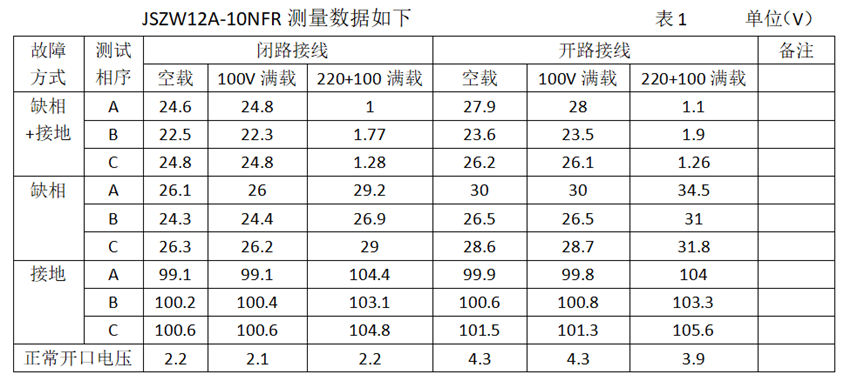

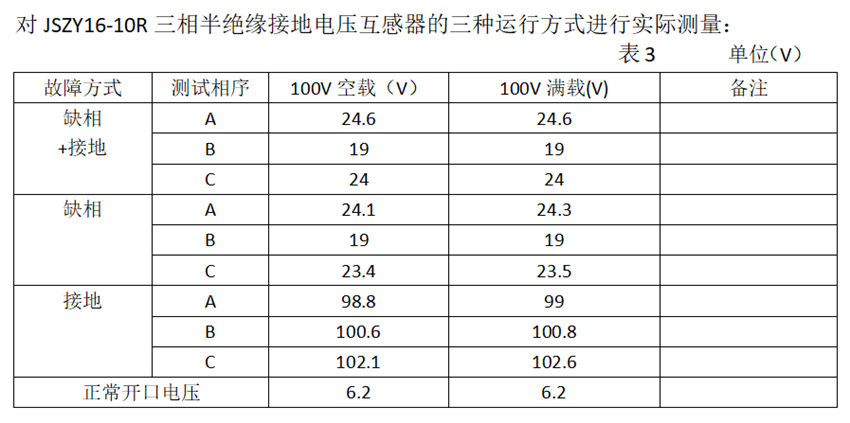

1. 當正常運行時，根據JB/T 10433-2015三相電壓互感器中5.8.2.4.1剩余電壓繞組開口端電壓限制的要求，其開口三角電壓均不大于8V;實際測量均滿足要求;而采用閉路接線的三相五柱電壓互感器更小一些，一般在2~3V之間(見表1、表2);而不帶消諧繞組的JSZY16-10R電壓互感器開口電壓相對于大一些，普遍大于6V(見表3);

2. 當出現單相接地故障時，三種電壓互感器的開口三角電壓實際均為100V左右,采用閉路接線三相五柱電壓互感器更準確一些，在1%的誤差范圍之內，開路接線的三相五柱電壓互感器精度差一些，也基本滿足3P的準確級要求;

3. 當出現斷線缺相和缺相且PT缺相端接地時，這三種電壓互感器的數值接近于100/3V;但究其原因是三只線圈的剩余繞組串在一起，與其內阻及伏安特性的匹配性能影響較大;

4. 關于防諧振的效果，三相五柱PT，不管是閉路接線和開路接線，都有很好的效果，但采用JSY16型的三相接地互感器，其N(xiāo)端必須接一次消諧器，并且將開口三角繞組并入微機消諧效果會更好。

5. 表1互感器采用的ON端接入剩余繞組為10/√3/0.1kV規格，而表2采用的ON端接入剩余繞組為10/√3/0.1/3kV規格;從表1與表2的數值對比分析可以發現，對于ON端接入剩余繞組為10/√3/0.1kV的三相五柱PT不管采用開路三角或者閉路三角，其單相接地時的開口電壓均在100V左右，且滿足3P級的要求;而采用ON端接入剩余繞組為10/√3/0.1/3kV的三相五柱PT，其單相接地時的開口電壓變化較大，采用閉路接法時，其開口電壓數值接近100/3V。

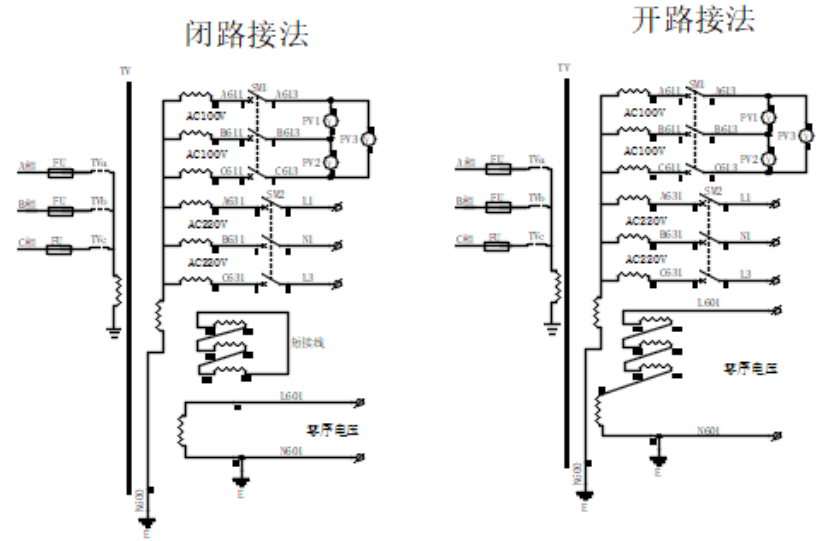

三相五柱電壓互感器的2種試驗方法接線圖

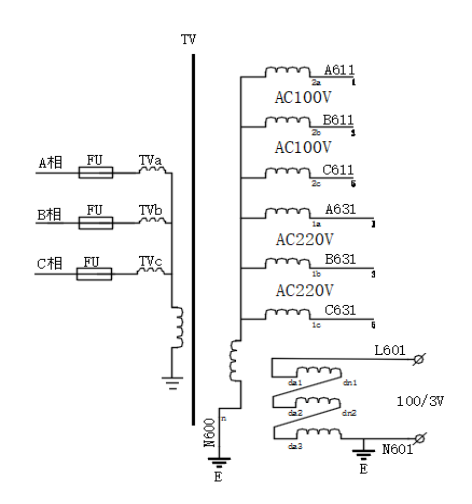

JSZY16-10R電壓互感器的試驗接線方法

理論數值分析：

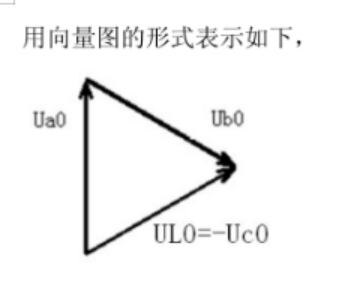

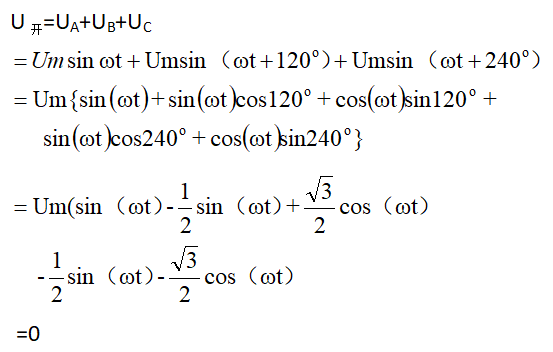

正常運行

因此正常運行時開口電壓理論上為0，在3只電壓互感器剩余繞組內阻及鐵芯磁性能的影響下，其開口電壓一般大于0V，但必須按照J(rèn)B/T 10433-2015三相電壓互感器標準中5.8.2.4.1的要去，必須將其限制在8V以內。

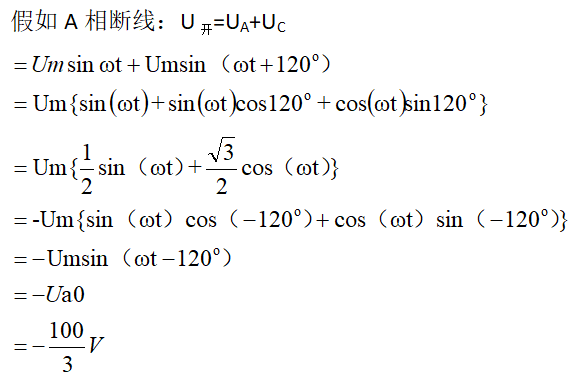

單相斷線

由此可以看出，當出現單相斷線，也就是熔斷器保護的時候，開口電壓與該相的二次電壓大小相同，方向相反，但實際測量時，其電壓小于100/3V，究其原因，當A相斷線時，剩余繞組中流過電流，該電流參與了B、C相的反向勵磁，產生了電壓降，因此就造成了單相斷線實際的開口電壓小于100/3V;兩相熔斷器斷線燒毀時，其開口電壓與正常相的二次電壓大小相等，經過反復測試，兩相斷線時，其開口電壓為100/3V左右。

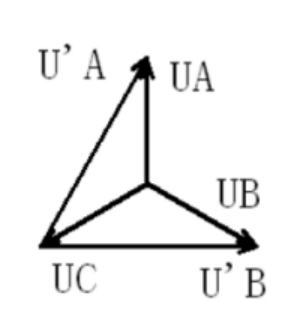

C相單相金屬接地故障

由上式推導，當出現單相接地故障時，未發生故障的A、B相電壓升高√3倍，即線電壓升高了，而A相電壓方向變?yōu)闇笤瓉?lái)的相電壓，B相電壓方向變?yōu)榱顺?，此時PT二次側1a、1b相電壓也升高為原來的√3倍，其方向分別與UA’和UB’向量相同，因此開口三角電壓為：
